數控液壓剪板機是一種可按加工要求，將金屬板材剪開、自動計數、并由送料車送到下一工序的順序控制的設備。數控液壓剪板機要求采用以工業順序控制過程中廣泛使用的可編程控制器（PLC）對液壓剪板機進行控制。通過對數控液壓剪板機的工作原理的分析，提出總體設想，初步設計電氣傳動部分的設計方案和PLC控制的程序流程圖。
一、數控液壓剪板機系統的控制要求：
根據數控液壓剪板機的工作特點，對控制系統提出控制要求如下：
1.剪板機上電后，檢測各工作機構的狀態，控制各工作機構處于初始位置。
2.液壓剪板機進料，由控制系統控制進料機構將待剪板料自動輸送到位。
3.定剪切尺寸，采用伺服電機控制擋料器位置保證精確的剪切尺寸，其尺寸可是定值也可以設置為循環變動值。
4.剪板機壓緊和剪切，待剪板料長度達到設定值后由主電動機帶動壓料器和剪切刀具，先壓緊板料,然后剪斷板料。
5.液壓剪板機送料車的運行，包括卸載后自動返回。
6.剪切板料的尺寸設定、自動計數及每車板料數的預設定。
7.具備斷電保護和來電恢復功能。
8.剪板機能實現加工過程自動控制，加工參數顯示,系統檢測。
9.保證板料加工精度、加工效率和安全可靠性。
10.液壓剪板機具有良好的人機操作界面。
二、數控液壓剪板機系統的結構原理：

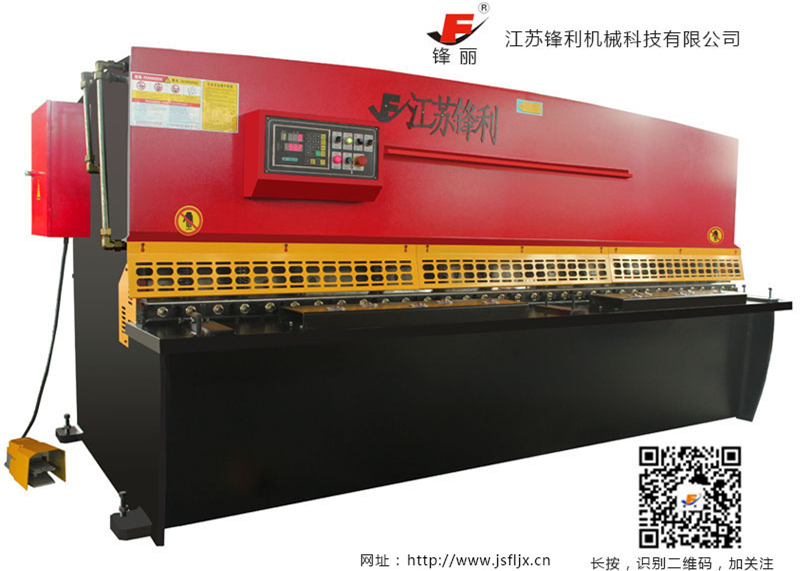

數控液壓剪板機是一種精確控制板材加工尺寸，將大塊金屬板材進行自動循環剪切加工，并由送料車運送到下一工序的自動化加工設備。
